滤波共模电感参数选型记着这六方面就可以了gujing
编辑：谷景电子

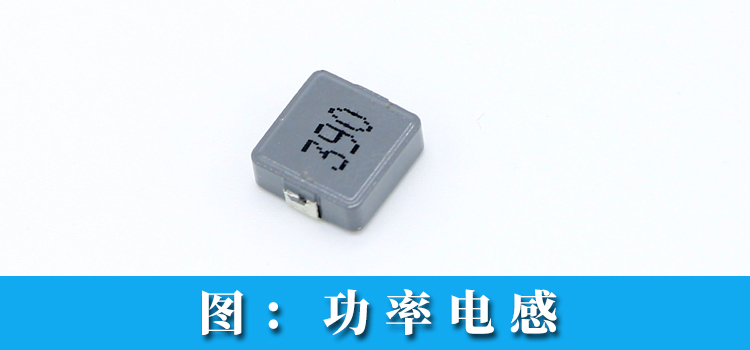

滤波共模电感应用在各类电子产品中，但是怎样选择合适的滤波共模电感是一个问题，滤波共模电感的选择主要在这几个方面：感应值、DC电阻、饱和电流、温升电流、测试频率、尺寸等参数。今天我们就详细解释如何从这些参数选择合适的滤波共模电感。
1、是感值，感值的选择电感第一个就是确定电感量。
2、直流电阻是电感导体自己的电阻值，就是直流状态下测量的电阻。从理想状态来看，电感的直流电阻是越小越好。
3、饱和电流是在电感上加入一定量的直流偏压电流，使电感的电感值比没有加电流时的电感值降低10%-30%（一般按30%计算）。这种直流偏压电流称为电感的饱和电流。饱和电流越大越好。
4、温升电流是在电感上增加一定量的直流偏压电流，使电感本体温度上升不超过40℃（温度应稳定30分钟以上，不再继续上升）。这种直流偏压电流称为电感的温升电流，温升电流越大越好。
5、测试频率是指测试电感值的频率。有很多工程师认为电感值与频率无关，但事实上，不同频率下的电感值仍然不同。大多数电感的测试频率越高，感值越高；因此，在选择滤波共模电感时，也要明确产品的应用频率和电感的测试频率。如果差异太大，实际应用感值和规格感值可能会有所不同。
6、尺寸：如果没有特殊要求，我们建议工程师在选择电感尺寸时，尽量选择长度为1/2的电感。这种尺寸的电感结构和工艺是相对较为成熟的。
饱和电流和温升电流应该是许多项目选择滤波共模电感的重点，许多工程师不知道怎么选择饱和电流和温升电流；一般情况下，饱和电流大于温升电流，所以只要你选择饱和电流作为突波电流，温升电流作为工作电流要简单得多。
如何通过滤波共模电感参数选型，你明白了吗？想了解更多关于滤波共模电感的内容，欢迎留言咨询我们谷景。
