细节决定成败-共模电感在移动电源里的应用
2022-09-30 18:53:37
1534
今天来聊聊共模电感在移动电源里面的细节布局以及应用，看小小的电感元器件如何成为电路中不可缺少的一部分，在电路中究竟起什么作用？苏州谷景电子员工拆解了一个坏掉的移动电源，发现移动电源内部电路板上的电子元器件排列整齐，尤其里面共模电感的布局是满满的细节体现，话不多说，直接上图。

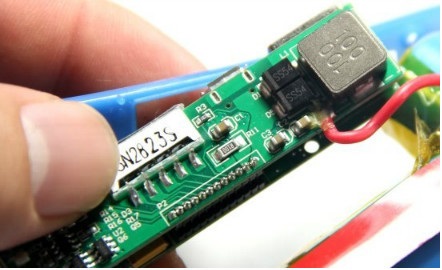

图中的大电子元器件很多人误以为是电容，但其实是贴片共模电感，与一般的非屏蔽共模电感不同，是全封闭式的屏蔽贴片共模电感。与相比于一般共模电感成本相差很大，在电路中起到减少电磁辐射干扰的作用，在电路设计中，共模电感起EMI滤波的作用，用来抑制高速信号线产生的电磁波向外辐射发射。简单一句话来描述，共模电感主要用于隔离电器内部与外线间的高频串扰（EMI）。
不配备共模电感的移动电源或许可以使用，但在使用过程中出现高频率的吱吱吱声，实在不能接受。市面上移动电源多采用屏蔽式和非屏蔽式共模电感，而采用屏蔽式共模电感则是更加追求完美的表现，对于现今越来越挑剔的社会，谁能做好细节则能够获得成功。
