上周，有一家客户询问一款TDK的NLV32T-221J贴片电感，问谷景有没有替代的，这款TDK电感对应谷景GNL系列，GNL电感属于塑封电感，感值都偏小，谷景最大可以做到22uH，客户要求的电感值也是22uH。
我们将NLV32T-221J贴片电感和GNL1210J221贴片电感做一下对比：
1、尺寸：

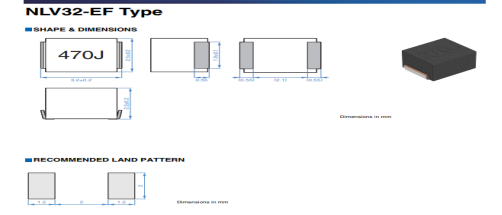

NLV32T-221J贴片电感的尺寸：长：3.2±0.2mm，宽：2.5±0.2mm，高：2.2±0.2mm，焊盘宽：0.55mm，焊盘长：1.9±0.1mm。如下图：

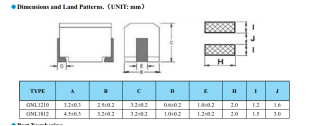

GNL1210J221贴片电感的尺寸：长：3.2±0.3mm，宽：2.5±0.2mm，高：3.2±0.2mm，焊盘宽：0.6±0.2mm，焊盘长：2.0mm。如下图：
从尺寸上来说，GNL1210J221贴片电感的尺寸和NLV32T-221J贴片电感的尺寸几乎相同，相同焊盘上，就可以替代，不会出现尺寸过大、焊接不上的困扰。
2、感值参数
NLV32T-221J贴片电感的参数：感值：22uH±5%，阻值：21mΩ Max，电流50mA。如下图：

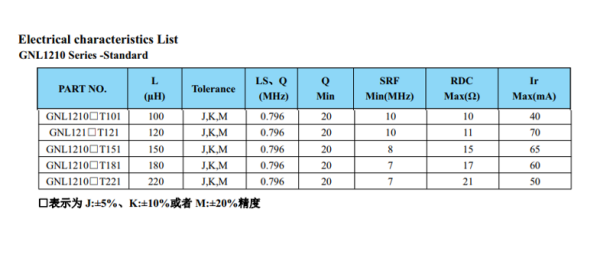

GNL1210J221贴片电感的参数：感值：22uH±5%，阻值：21mΩ，电流50mA。如下图：
从感值参数上来说，GNL1210J221贴片电感和NLV32T-221J贴片电感的参数几乎相同，不会出现感值参数太小，电路过载烧坏的困扰。
